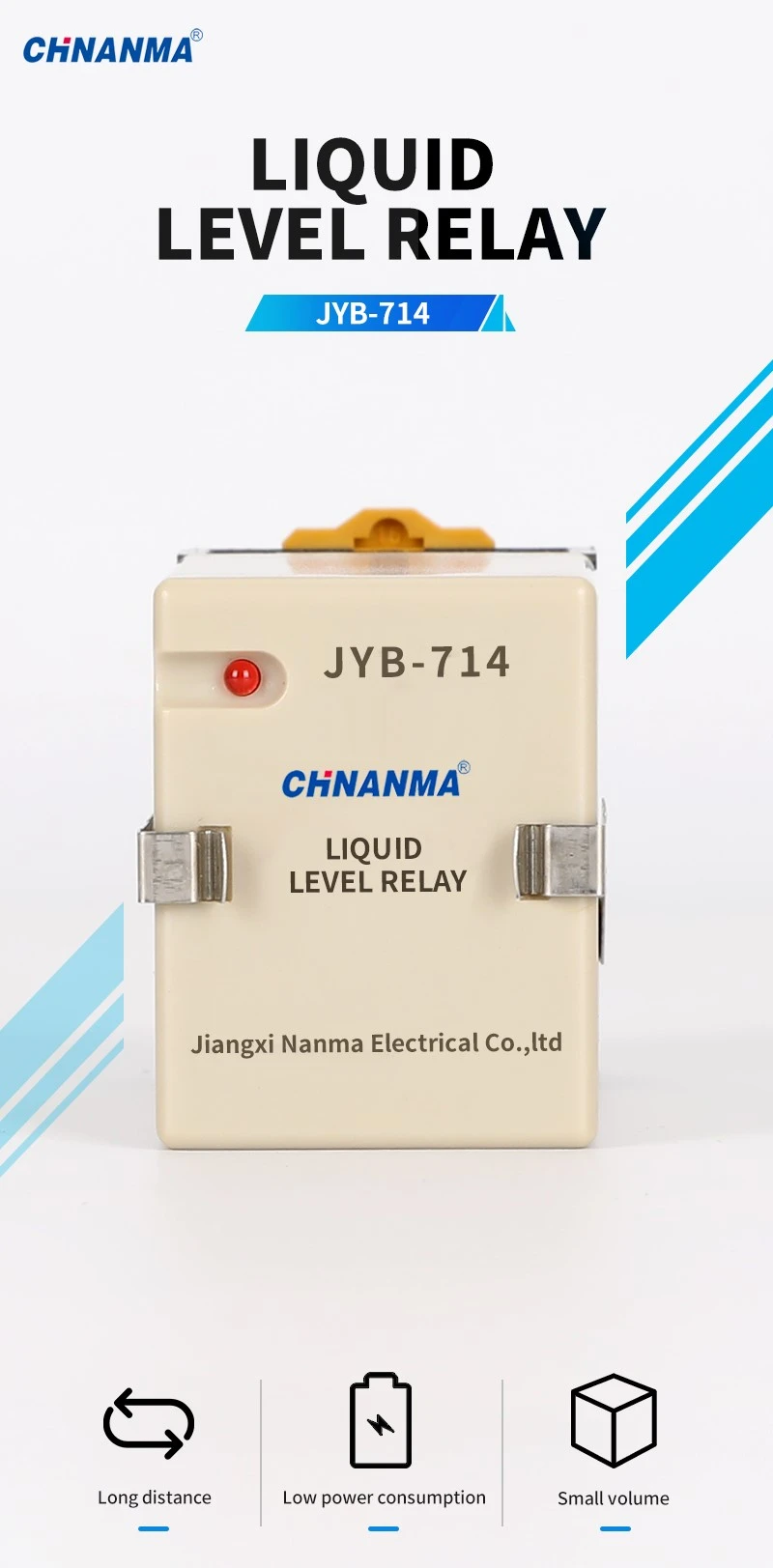

Рідинне реле JYB-714

Реле рівня - це реле, яке контролює рівень рідини. Це електричний контрольний пристрій, який є електричним приладом, який виконує задану крокову зміну контрольованої величини в електричному вихідному ланцюзі, коли зміна вхідної величини відповідає заданим вимогам. Він має взаємозв'язок між системою керування та керованою системою. Зазвичай використовується в автоматизованих схемах керування, насправді це автоматичний перемикач, який використовує малий струм для керування роботою великого струму. Тому він відіграє роль автоматичного регулювання, захисту безпеки та контуру перетворення в ланцюзі.

Реле рівня - це реле, яке контролює рівень рідини. Це реле з електричною проводкою всередині. Використання провідності рідини. Коли рівень рідини досягне певної висоти, реле спрацює, щоб відключити живлення. Коли рівень рідини опускається нижче певного положення, включається джерело живлення, щоб насос працював. Для досягнення автоматичного керування.

Автоматичне управління складається з датчиків і виконавчих механізмів управління. Датчик регулятора рівня зазвичай являє собою провід. Використовуйте електропровідність води. Вода має низьку провідність, і реле не можна керувати безпосередньо. Отже, існує електронна схема, яка підсилює струм, щоб реле запрацювало. Реле є виконавчим механізмом

Принцип роботи:

Коли рівень води в резервуарі занадто низький (нижче за клему жовтої лінії), перша база тріода низька, тріод відрізаний, а колектор високий. Друга база тріода має достатній струм, тріод п'є та провідність, реле (K) електрично витягнуто, нормально відкритий контакт (2, 3 фути) замкнуто, зовнішній контактор електрично витягнуто, водяний насос перекачує воду коробка. Рівень води в резервуарі поступово підвищується, хоча він вище клеми жовтого проводу, тому реле знаходиться в стані всмоктування, 6 і 7 контакти включені, а 6 і 5 контакти відключені, а перший тріод продовжує перебувати в стані відсікання.

Коли рівень води піднімається до клеми рожевого дроту, клеми жовтого та рожевого проводів пропускають струм через водостійкість до першої бази тріода, тріод насичений провідністю, колектор низький рівень, друга база тріода не проходить струм і вимикається , високий рівень колектора, скидання втрати потужності реле відключає живлення контактора, водяний насос зупиняється. Повторіть цю операцію лише тоді, коли рівень води опуститься нижче жовтої клеми.
